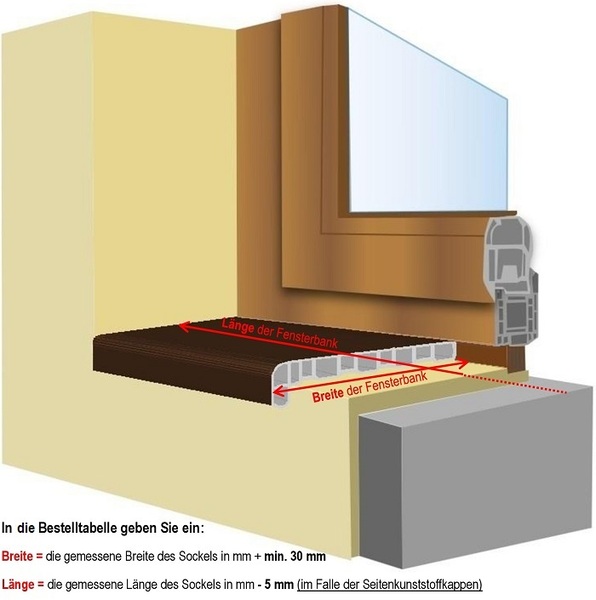

KUNSTSTOFFFENSTERBÄNKE
DIE BREITE / DIE TIEFE
= gemessene Breite der Leibung in mm + min. 30 mm dazu
Die Breite der Leibung messen Sie unter dem Fenster bis zur Vorderkante der Leibung ab. Wir empfehlen Ihnen zum gemessenen Ausmaß noch minimal 30 mm (30 mm= die Dicke der Fensterbanknase + Übermaß der Fensterbank) zuzurechnen.
*z.B. : ich habe die Breite der Leibung 150 mm gemessen
150 + 30 = 180 mm – ich gebe dieses Ausmaß in die Bestelltabelle ein
DIE LÄNGE
= gemessene Länge der Leibung in mm – 5 mm
Die Länge der Leibung messen Sie von der linken Seite bis zur rechten Seite ab. Falls Sie die Fensterbank in die Wand nicht einschlagen, empfehlen wir Ihnen dann vom gemessenen Ausmaß 5 mm abzuziehen ( 5 mm = die Dicke der beiden Kunststoffkappen und Ausdehnung des Materials)
*z.B.: ich habe die Länge 920 mm gemessen, die Fensterbank mit Kunststoffkappen.
920 – 5 = 915 mm – ich gebe dieses Ausmaß in die Bestelltabelle ein

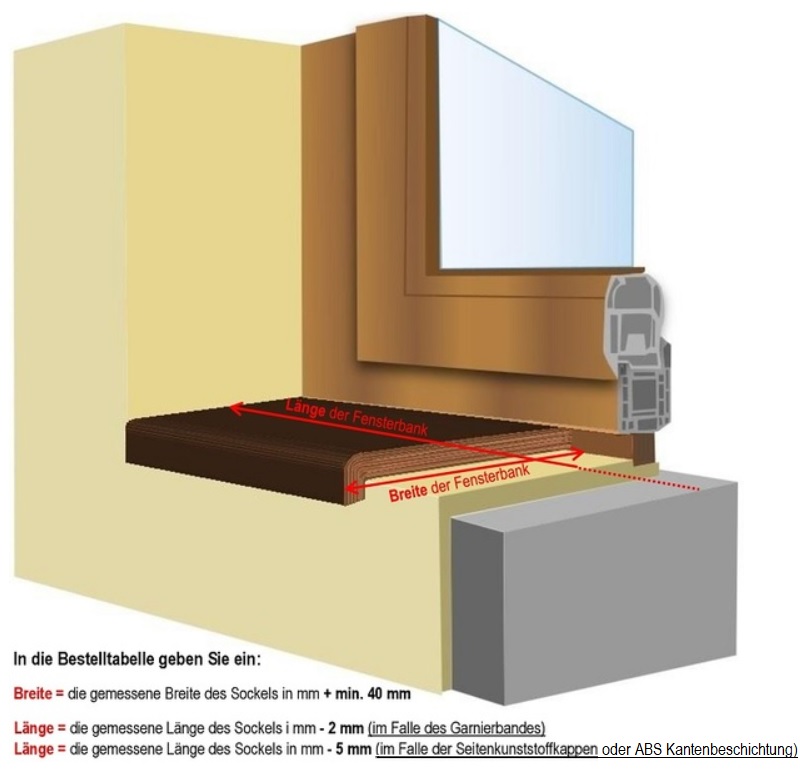

HOLZSPANWERKSTOFFFENSTERBÄNKE
DIE BREITE / DIE TIEFE
= gemessene Breite der Leibung in mm + min. 40 mm dazu
Die Breite der Leibung messen Sie unter dem Fenster bis zur Vorderkante der Leibung ab. Wir empfehlen Ihnen zum gemessen Ausmaß noch minimal 40 mm (40 mm= die Dicke der Fensterbanknase + Übermaß der Fensterbank) zuzurechnen.
*z.B. : ich habe die Breite der Leibung 150 mm gemessen
150 + 40 = 190 mm – ich gebe dieses Ausmaß in die Bestelltabelle ein
DIE LÄNGE
= (im Falle des Umleimers) gemessene Länge der Leibung in mm – 2 mm
Die Länge der Leibung messen Sie von der linken Seite bis zur rechten Seite ab. Falls Sie die Fensterbank in die Wand nicht einschlagen, empfehlen wir Ihnen dann vom gemessenen Ausmaß 2 mm für das Garnierband abzuziehen ( 2 mm = das Garnierband und Ausdehnung des Materials).
*z.B.: ich habe die Breite der Leibung 920 mm gemessen, die Fensterbank mit Garnierband
920 – 2 = 918 mm – ich gebe dieses Ausmaß in die Bestelltabelle ein
= (im Falle der Kunststoffkappen oder ABS Kantenbeschichtung) gemessene Länge der Leibung in mm – 5 mm
Die Länge der Leibung messen Sie von der linken Seite bis zu der rechten Seite ab. Falls Sie die Fensterbank in die Wand nicht einschlagen, empfehlen wir Ihnen dann vom gemessenen Ausmaß 5 mm für die Kappen abzuziehen (5 mm = die Dicke der beiden Kunststoffkappen und Ausdehnung des Materials).
*z.B.: ich habe die Breite der Leibung 920 mm gemessen, die Fensterbank mit Kunststoffkappen
920 – 5 = 915 mm – ich gebe dieses Ausmaß in die Bestelltabelle ein
Der empfohlene Abstand von der Betonunterlage bis zur oberen Falz der Fensterbank liegt - sowohl bei Holzspanwerkstoff-Fensterbänken als auch bei den Kammerkunststoff-Fensterbänken - bei Eurofenstern zwischen 23 und 27 mm. Bei Kunststoff-Fenstern wird zur Berechnung der Abstand zwischen Betonunterlage und der Oberkante des Unterlageprofils herangezogen.
HOLZSPANWERKSTOFFFENSTERBÄNKE WERZALIT
MESSANLEITUNG FÜR DIE RENOVIERUNGSFENSTERBANK
BREITE
= gemessene Breite der bestehenden Fensterbank in mm + 10 mm
Die Breite der bestehenden Fensterbank ist vom Anfang der Fensterbank unter dem Fensterrahmen bis zur äußeren Kante dieser Fensterbank zu messen.
Zum gemessenen Mass empfehlen wir Ihnen 10mm dazuzurechnen (diese 10mm werden von: Stärke der Nase der Renovierungsfensterbank + mäßige Überlappung der Fensterbank gebildet)
Beispiel: die Breite der bestehenden Fensterbank beträgt 150mm
150+10 = 160mm - dieses Mass gebe ich in die Bestelltabelle ein
LÄNGE
=gemessene Länge der bestehenden Fensterbank in mm + 20 mm
Die Länge der bestehenden Fensterbank ist von der linken Außenkante der Fensterbank bis zur rechten Außenkante der Fensterbank zu messen, und zwar vom vorderen Ansichtsteil.
Zum gemessenen Mass empfehlen wir 20 mm dazuzurechnen (diese 20 mm werden von der Wandstärke beider Kunststoffkappen gebildet + Raum für das Anbringen der Kappen ).
*BEISPIEL: Die Länge der bestehenden Fensterbank beträgt 920 mm, die Fensterbank wird mit Kunststoffkappen beendet.
920 + 20 = 940 mm – dieses Mass gebe ich in die Bestelltabelle ein
Wenn die bestehende Fensterbank in der Mauer befestigt ist, schneiden Sie die Fensterbank auf die gewünschten Masse mit einer Säge mit feinen Zähnen zu,
so passen Sie auch die Seitenkappen an.
MESSANLEITUNG FÜR GUSSMARMOR CLASSIC
BREITE
= die gemessene Breite des Sockels in mm + mindestens 30 mm
Die Breite des Sockels ist vom Unterlagenprofil unter dem Fensterrahmen bis zur äußeren Kante dieses Sockels zu messen. Zum gemessenen Maß empfehlen wir Ihnen mindestens 30 mm dazuzurechnen
(diese 30mm bilden die Überlappung der Fensterbank).
*BEISPIEL: die Breite des Sockels beträgt 150 mm.
150 + 30 = 180 mm –dieses Mass gebe ich in die Bestelltabelle ein
Sollte die Überlappung der Fensterbank 10cm und mehr betragen, kann man für die Befestigung die Konsolen benutzen,
die höchstens 20cm vom Rand der Fensterbank angebracht werden sollten.
LÄNGE
= die gemessene Länge des Sockels in mm + gewünschte Länge der Befestigung der Fensterbank in die Mauer auf beiden Seiten in mm (standardgemäss 10-30 mm)
Die Länge des Sockels ist von der linken Seite der Fensternische bis zu rechten Seite zu messen. Wenn die Fensterbank in die Mauer eingebaut wird, dann empfehlen wir Ihnen
zum gemessenen Mass noch 10 bis 30 mm dazuzurechnen.
*BEISPIEL: Die Länge des Sockels beträgt 920 mm, die Fensterbank wird in die Mauer von jeder Seite 10 mm eingebaut.
920 + 10 (rechte Seite) + 10 (linke Seite) = 940 mm – dieses Mass gebe ich in die Bestelltabelle ein
GUSSMARMOR - EXCLUSIV, PURITAMO
BREITE
= gemessene Breite des Sockels in mm + min. 40 mm
Die Breite des Sockels ist vom Unterlagenprofil unter dem Fensterrahmen bis zur äußeren Kante dieses Sockels zu messen.
Zum gemessenen Mass empfehlen wir Ihnen mindestens 40 mm dazuzurechnen (diese 40 mm werden von der Dicke der Nase der Fensterbank und Überlappung der Fensterbank gebildet).
*BEISPIEL: die Breite des Sockels beträgt 150 mm.
150 + 40 = 190 mm – dieses Mass gebe ich in die Bestelltabelle ein
Sollte die Überlappung der Fensterbank 10cm und mehr betragen, kann man für die Befestigung die Konsolen benutzen,
die höchstens 20cm vom Rand der Fensterbank angebracht werden sollten.
LÄNGE
= gemessene Länge des Sockels in mm + gewünschte Länge der Befestigung der Fensterbank in die Mauer
auf beiden Seiten in mm (standardgemäss 10-30 mm)
Die Länge des Sockels ist von der linken Seite der Fensternische bis zur rechten Seite zu messen. Wenn Sie die Fensterbank in die Mauer einbauen,
dann empfehlen wir Ihnen zum gemessenen Mass noch 10 bis 30 mm dazuzurechnen.
*BEISPIEL: Die Länge des Sockels beträgt 920 mm, die Fensterbank wird in die Mauer von jeder Seite 10 mm eingebaut.
920 + 10 (rechte Seite) + 10 (linke Seite) = 940 mm – dieses Mass gebe ich in die Bestelltabelle ein
FENSTERBÄNKE AUS GLAS
DIE BREITE / DIE TIEFE
= gemessene Breite der grundmauer in mm + gewünschte Überlappung der Fensterbank in - 10 mm EPS
Die Breite der Leibung messen Sie unter dem Fenster bis zur Vorderkante der Leibung ab. Wir empfehlen Ihnen zum gemessen Ausmaß noch minimal 10 - 20 mm (= Überlappung der Fensterbank) zuzurechnen und abrechnen - 10 mm EPS Polystyrol.
*z.B. : ich habe die Breite der Leibung 150 mm gemessen
150 + 15 - 10 = 155 mm – ich gebe dieses Ausmaß in die Bestelltabelle ein
*15 mm Überlappung der Fensterbank schreibe ich Notizen
DIE LÄNGE
= gemessene Länge der grundmauer in mm + gewünschte Länge der Einlassung der Fensterbank ins Gewände auf beiden Seiten in mm
Die Länge der Leibung messen Sie von der linken Seite bis zur rechten Seite ab.
*z.B.: ich habe die Breite der Leibung 920 mm gemessen
920 + 20 (der Einlassung) = 940 mm – ich gebe dieses Ausmaß in die Bestelltabelle ein
